Vielseitig.
Durchdacht.
Personalisierbar.

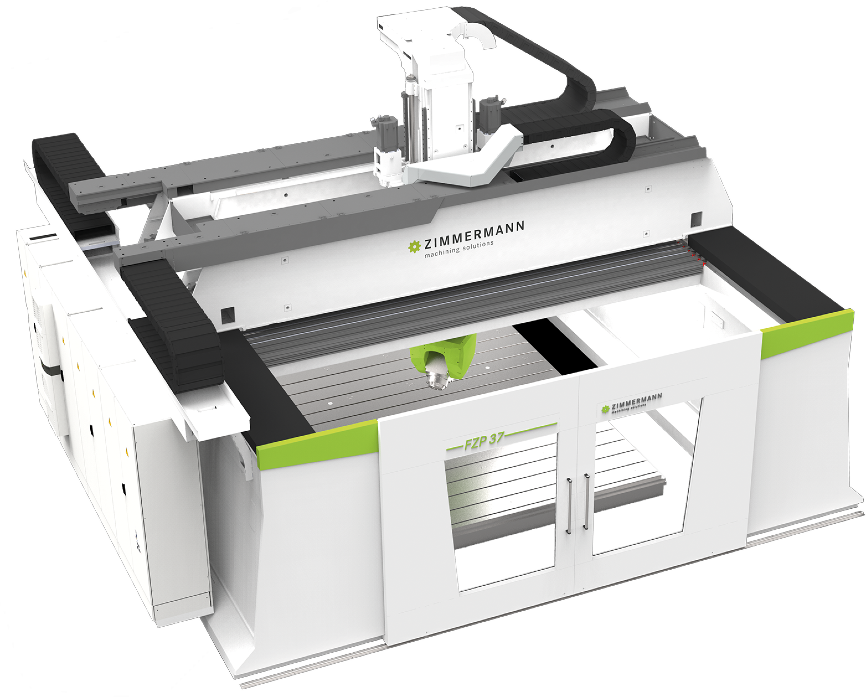

Die CNC-Portalfräsmaschine FZP37 lässt sich dank ihres modularen Anlagenkonzepts mit unterschiedlich großen Arbeitsbereichen und Steuerungsfabrikaten ausstatten. Die Gantry-Bauweise eignet sich insbesondere für die gesamte Bandbreite der Bauteilbearbeitung. Der Maschinentisch ist fest im Fundament verankert, wodurch das Werkstück bei der Bearbeitung nicht bewegt werden muss. Unabhängig von Gewicht und Größe erfolgt der Fräsprozess hochpräzise.
Die Kombination aus dem struktursteifen mittenführenden Portal, dem Kreuz- und Z-Schlitten und den dynamischen Fräsköpfen ermöglichen einen gleichbleibenden, effizienten Fräsvorgang. Die hohe Thermostabilität und Steifigkeit erfüllt branchenspezifische Anforderungen im Modell-, Werkzeug- und Formenbau sowie in der Luftfahrt- und Automobilindustrie. Der 5/6-Achs-Allrounder eigent sich auch für die Bearbeitung von Werkstücken im Schiffsbau und im Bereich der alternativen Energien.
Passende Fräsköpfe
Höchste Temperaturstabilität Dank Monoblock-Ausführung aus Guss
Die integrierte Schwingungs- und Vibrationsdämpfung sorgt für eine maximale Oberflächengüte und Zerspanleistung. Durch den spielfreien Antrieb erreicht der 2-Achs-Fräskopf eine präzise Positionier- und Wiederholgenauigkeit. Geeignet für die HSC-Bearbeitung von Aluminium, CFK und GFK, erreicht ein Leistungsmaximum in der Volumenzerspanung.
Maximale Präzision bei höchster Temperaturstabilität
Die integrierte Schwingungs- und Vibrationsdämpfung sorgt für noch präzisere Ergebnisse beim Fräsprozess. Die A-Achse wird über ein spielfrei verspanntes Torque-Zahnrad-Antriebspaket angetrieben, die C-Achse direkt über einen Torque-Motor. Eine serienmäßige Flüssigkeitskühlung leitet die bei der Simultanbearbeitung entstehende Wärme ab. Der Fräskopf eignen sich für das Bearbeiten von Aluminium, Verbundwerkstoffen, Stahl und Guss.
Verbindet starke Drehmomente mit hohen Rotationsgeschwindigkeiten
Elektronisch verspannte, spielfreie Torque-Doppelmotoren. Die C-Achse verfügt über einen Torque-Direktantrieb. Hochpräzises Positionieren durch hochauflösenden Messsysteme. Durch den symmetrischen Aufbau und die nach unten verjüngte kompakte Bauform besitzt der Fräskopf eine geringe Störkontur und ist mit Spindeln verschiedener Hersteller kombinierbar.
Minimale Störkonturen Dank schlanker Bauweise
Der Gabelkopf des VH10 ist in Monoblock-Ausführungen aus Guss ausgelegt. Trotz seiner geringen Baugröße erreicht er hohe Klemmkräfteund ermöglicht stabile Bauteilbearbeitungen. Optional: Effektive Prozesskühlung mit Kühlschmierstoffen und/oder Minimalmengenschmierung. Eignet sich insbesondere für das Fräsen von Aluminium, Verbundwerkstoffen, Kunststoffen, Ureol und Clay.
High-End Fräskopf mit Bogenführung lässt keine Wünsche offen
Extrem steifer und kompakter Aufbau. 3 Achsen A, B und C. Große Schwenkbereiche. Direkte Messsysteme in allen Achsen. Klemmungen in allen Achsen. Hochdynamische Antriebe. Keine Notwendigkeit für eine endlos drehende C-Achse. Seine Wendigkeit sorgt speziell bei der Herstellung von Strukturteilen für ein maximales Zerspanvolumen.
FZP37 Technische Daten
| Arbeitsbereiche | ||
|---|---|---|
| X-Achse | 3.000 – 40.000 mm | |
| Y-Achse | 2.500 – 6.000 mm | |
| Z-Achse | 1.250 – 3.000 mm |
| Aufspanntisch | ||
|---|---|---|
| Länge | 3 000 – 40 000 mm | |
| Breite | 2 500 – 6 000 mm | |
| Höhe | 250 mm | |
| Tischbelastung | max 5.000 kg/m2 | |
| T-Nuten, längs angeordnet | 18H12 | |
| optional 18H8 | ||
| Abstand T-Nuten | 250 mm |
| Antriebe Linearachsen | ||
|---|---|---|
| Vorschubgeschwindigkeit | X-, Y-, Z-Achse | 60 m/min |
| Achsbeschleunigung | X-, Y-, Z-Achse | 3 - 5 m/s2 |
| Maße, Gewicht | ||
|---|---|---|
| Platzbedarf (ohne Peripheriegeräte) | Länge | 5.600 - 44.600 mm |
| Breite | 7.100 - 10.700 mm | |
| Höhe | 5.450 - 8.450 mm |
| Genauigkeiten | |
|---|---|
| Standardmäßig | nach VDI/DGQ 3441 oder ISO 230-2 |
| Sondergenauigkeiten | auf Anfrage möglich |
