FZU22

fzu22_portalfräsmaschine_millingsolutions_machining
Datenblatt

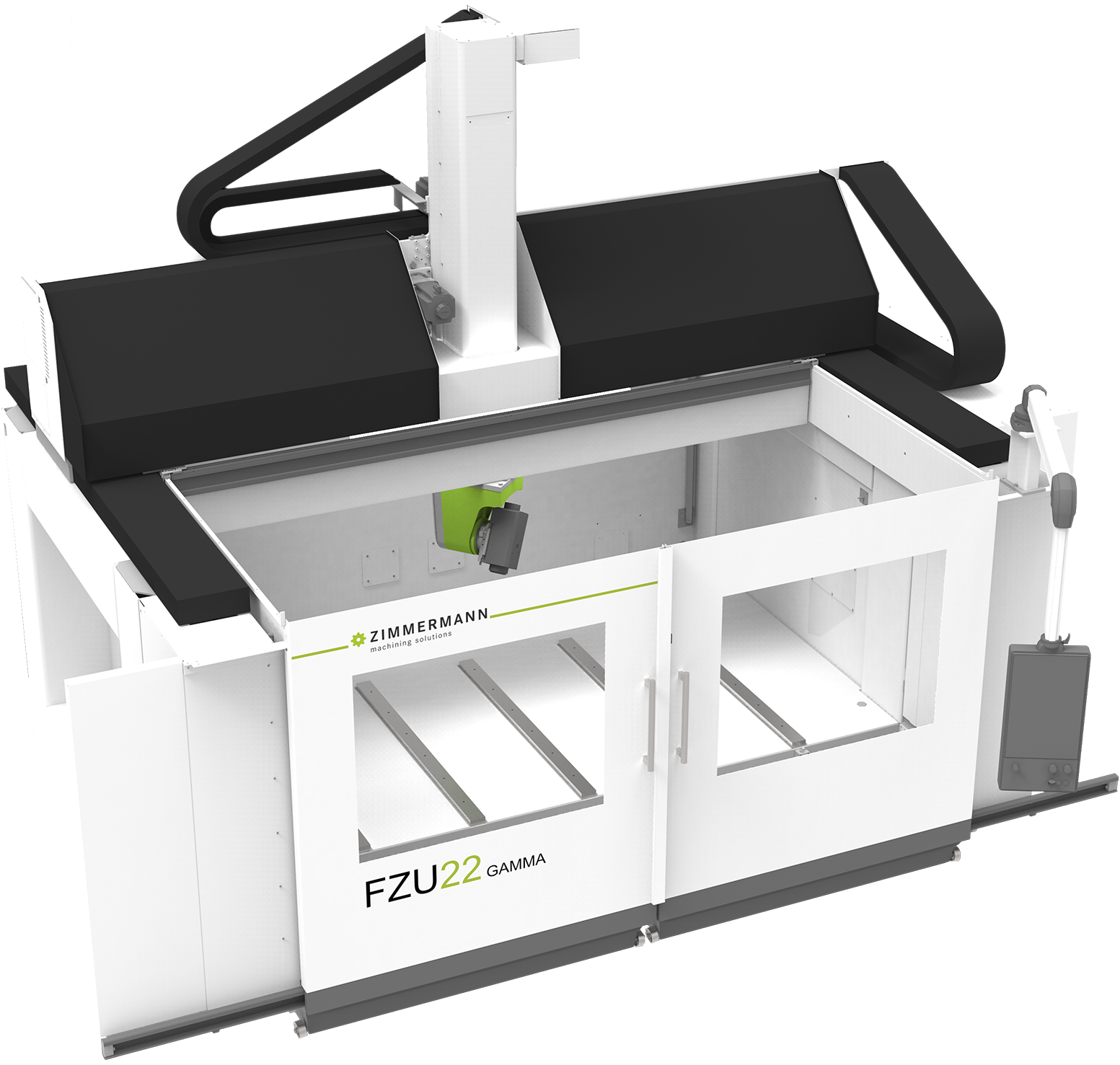

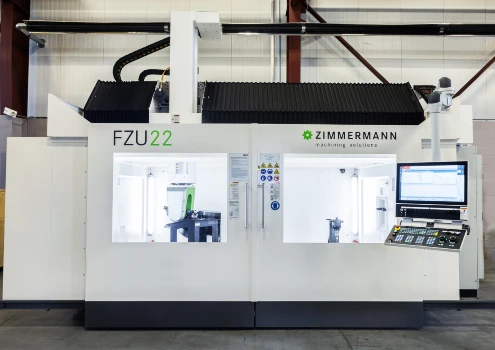

Portalfräsmaschine FZU22
Economical and you

Kompakt. Universell. Wirtschaftlich.

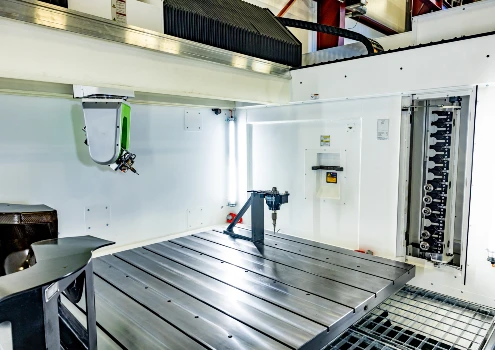

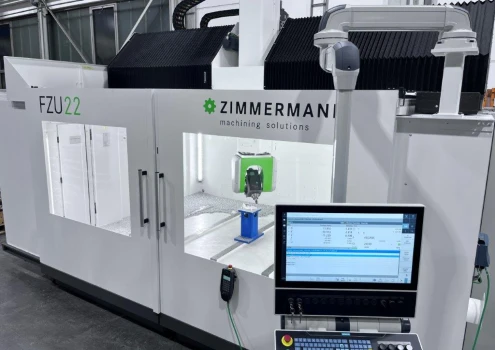

Für die Bearbeitung vieler Werkstückformen und Materialien ist die FZU22 in Monoblock-Struktur bestens geeignet. Aluminium, Kunststoffe und Holz sind ihr Metier, ebenso die Nachbearbeitung von CFK-Teilen (Kohlefaser und Verbundstoffe). Durch das oben fahrende Portal wird auch bei der Herstellung von Modellen und Formteilen hohe Präzision erzielt. Zur Standardausführung gehören der Werkzeugwechsler für 12 Werkzeuge und eine Steuerung der neuesten Generation (Siemens oder Heidenhain). Der speziell entwickelte 5-Achs-Fräskopf mit 15 kW-Spindel ist aufgrund seiner Geometrie auch für die Bearbeitung schwer zugänglicher Werkstückstellen geeignet.

Technische Daten

stdClass Object ( [id] => 5548d143-4edb-460e-8c9a-c247f505e131 [machine_id] => 257852 [category] => Arbeitsbereiche [attributes] => Array ( [0] => stdClass Object ( [id] => 8bbaea3b-6be5-4225-9d12-fdcc86d418a1 [category_id] => 5548d143-4edb-460e-8c9a-c247f505e131 [attribute] => X-Achse [values] => Array ( [0] => stdClass Object ( [id] => 8fe24c22-7f06-48b9-9195-d31245889da7 [attribute_id] => 8bbaea3b-6be5-4225-9d12-fdcc86d418a1 [value] => 1 800/2 500 mm [subvalues] => Array ( ) ) ) ) [1] => stdClass Object ( [id] => be2eefb5-8f84-496e-825b-b975332c6cfe [category_id] => 5548d143-4edb-460e-8c9a-c247f505e131 [attribute] => Y-Achse [values] => Array ( [0] => stdClass Object ( [id] => edcc29b9-0fe2-4816-aafc-bb521e80a7e6 [attribute_id] => be2eefb5-8f84-496e-825b-b975332c6cfe [value] => 3 000/3 500 mm [subvalues] => Array ( ) ) ) ) [2] => stdClass Object ( [id] => ff60490e-9a9d-418e-9096-8652cdeb031c [category_id] => 5548d143-4edb-460e-8c9a-c247f505e131 [attribute] => Z-Achse [values] => Array ( [0] => stdClass Object ( [id] => 3d129f4b-207a-40da-9dd1-cae6462642b7 [attribute_id] => ff60490e-9a9d-418e-9096-8652cdeb031c [value] => 1 250 mm [subvalues] => Array ( ) ) ) ) ) )
Arbeitsbereiche
X-Achse1 800/2 500 mm
Y-Achse3 000/3 500 mm
Z-Achse1 250 mm
stdClass Object ( [id] => ed2fa54b-659c-4b73-8f43-4d243613c5a6 [machine_id] => 257852 [category] => Aufspannleisten [attributes] => Array ( [0] => stdClass Object ( [id] => d9f893b8-2847-441c-94f9-8a192ffc712e [category_id] => ed2fa54b-659c-4b73-8f43-4d243613c5a6 [attribute] => Tischbelastung [values] => Array ( [0] => stdClass Object ( [id] => 84d66954-b772-4678-aec6-eafab0e30c25 [attribute_id] => d9f893b8-2847-441c-94f9-8a192ffc712e [value] => 500 kg/m² [subvalues] => Array ( ) ) ) ) [1] => stdClass Object ( [id] => 27cb5257-b2eb-473c-ad6b-d3597e774b4d [category_id] => ed2fa54b-659c-4b73-8f43-4d243613c5a6 [attribute] => Anzahl Aufspannleisten [values] => Array ( [0] => stdClass Object ( [id] => 35663e42-799b-48ae-898f-c87b51dae774 [attribute_id] => 27cb5257-b2eb-473c-ad6b-d3597e774b4d [value] => 5 [subvalues] => Array ( ) ) ) ) [2] => stdClass Object ( [id] => 3e0ee0c6-7b8e-493a-922f-b9a4b4c239dc [category_id] => ed2fa54b-659c-4b73-8f43-4d243613c5a6 [attribute] => Gewindebohrungen [values] => Array ( [0] => stdClass Object ( [id] => a326be50-0ee5-49e6-9937-e4ec19022f70 [attribute_id] => 3e0ee0c6-7b8e-493a-922f-b9a4b4c239dc [value] => 30 x M12 [subvalues] => Array ( ) ) ) ) [3] => stdClass Object ( [id] => 870dc45f-0f77-40ef-8069-aa1fbe3b143d [category_id] => ed2fa54b-659c-4b73-8f43-4d243613c5a6 [attribute] => Abstand Gewindelöcher [values] => Array ( [0] => stdClass Object ( [id] => a9f17fd2-0ee5-4cf6-8f05-201366cf02cc [attribute_id] => 870dc45f-0f77-40ef-8069-aa1fbe3b143d [value] => 250 mm [subvalues] => Array ( ) ) ) ) ) )
Aufspannleisten
Tischbelastung500 kg/m²
Anzahl Aufspannleisten5
Gewindebohrungen30 x M12
Abstand Gewindelöcher250 mm
stdClass Object ( [id] => f5bdd616-680a-41b4-9046-b882d5ce4102 [machine_id] => 257852 [category] => Antriebe Linearachsen [attributes] => Array ( [0] => stdClass Object ( [id] => aa22e525-5768-43b2-8ec4-4a2d253bcd2d [category_id] => f5bdd616-680a-41b4-9046-b882d5ce4102 [attribute] => Vorschubgeschwindigkeit X-, Y-, Z-Achse [values] => Array ( [0] => stdClass Object ( [id] => 5dc505a6-cfa0-4fde-b276-1d5718cb1ccd [attribute_id] => aa22e525-5768-43b2-8ec4-4a2d253bcd2d [value] => bis zu 70 m/min [subvalues] => Array ( ) ) ) ) [1] => stdClass Object ( [id] => 12291aa4-84dd-487f-aedf-3d9e3d46a6a0 [category_id] => f5bdd616-680a-41b4-9046-b882d5ce4102 [attribute] => Vorschubgeschwindigkeit Z-Achse [values] => Array ( [0] => stdClass Object ( [id] => 63c9e617-c3ed-4bd4-a081-16a74f2f80a9 [attribute_id] => 12291aa4-84dd-487f-aedf-3d9e3d46a6a0 [value] => bis zu 40 m/min [subvalues] => Array ( ) ) ) ) [2] => stdClass Object ( [id] => 75cc8f29-0921-4a75-8834-0905098bb576 [category_id] => f5bdd616-680a-41b4-9046-b882d5ce4102 [attribute] => Achsbeschleunigung [values] => Array ( [0] => stdClass Object ( [id] => 1679f74e-641e-431a-ab47-37eafb161daa [attribute_id] => 75cc8f29-0921-4a75-8834-0905098bb576 [value] => max. 3 – 5 m/s² [subvalues] => Array ( ) ) ) ) ) )
Antriebe Linearachsen
Vorschubgeschwindigkeit X-, Y-, Z-Achsebis zu 70 m/min
Vorschubgeschwindigkeit Z-Achsebis zu 40 m/min
Achsbeschleunigungmax. 3 – 5 m/s²
stdClass Object ( [id] => 06195ef5-59bd-4b3e-8865-1452408374c6 [machine_id] => 257852 [category] => Maße [attributes] => Array ( [0] => stdClass Object ( [id] => d166d748-2783-49da-aaca-c7160a3a4d84 [category_id] => 06195ef5-59bd-4b3e-8865-1452408374c6 [attribute] => Platzbedarf (ohne Peripheriegeräte) [values] => Array ( [0] => stdClass Object ( [id] => 77543c90-dbad-4a28-a683-9a57fc10fcf7 [attribute_id] => d166d748-2783-49da-aaca-c7160a3a4d84 [value] => Länge [subvalues] => Array ( [0] => stdClass Object ( [id] => c4c607c6-867c-4084-9376-8337a10e356a [value_id] => 77543c90-dbad-4a28-a683-9a57fc10fcf7 [subvalue] => 3 330 – 4 030 mm [subvalues2] => Array ( ) ) ) ) [1] => stdClass Object ( [id] => afabaaac-785a-42db-a194-d86e90a71a36 [attribute_id] => d166d748-2783-49da-aaca-c7160a3a4d84 [value] => Breite [subvalues] => Array ( [0] => stdClass Object ( [id] => 6bc2b97e-080e-4fc3-924b-d33e9f4b4c2c [value_id] => afabaaac-785a-42db-a194-d86e90a71a36 [subvalue] => 6 670 – 7 670 mm [subvalues2] => Array ( ) ) ) ) [2] => stdClass Object ( [id] => 51322664-60ea-4f2d-ab99-27d2c795abdb [attribute_id] => d166d748-2783-49da-aaca-c7160a3a4d84 [value] => Höhe [subvalues] => Array ( [0] => stdClass Object ( [id] => 1f984d2e-7817-4c99-926c-f57b6e6acf60 [value_id] => 51322664-60ea-4f2d-ab99-27d2c795abdb [subvalue] => 4 580 mm [subvalues2] => Array ( ) ) ) ) ) ) ) )
Maße
Platzbedarf (ohne Peripheriegeräte)Länge3 330 – 4 030 mm
Breite6 670 – 7 670 mm
Höhe4 580 mm
stdClass Object ( [id] => 45ed5c69-a682-47f6-b3fe-e102d39fa82e [machine_id] => 257852 [category] => Genauigkeiten [attributes] => Array ( [0] => stdClass Object ( [id] => 9a0b7a04-42a1-4531-90dc-872175780854 [category_id] => 45ed5c69-a682-47f6-b3fe-e102d39fa82e [attribute] => Standardmäßig [values] => Array ( [0] => stdClass Object ( [id] => 6256554f-0314-479b-a65d-c3b93126dafb [attribute_id] => 9a0b7a04-42a1-4531-90dc-872175780854 [value] => nach VDI/DGQ 3441 oder ISO 230-2 [subvalues] => Array ( ) ) ) ) ) )
Genauigkeiten
Standardmäßignach VDI/DGQ 3441 oder ISO 230-2

Passende Fräsköpfe

S2
Flexibler2-Achs-Fräskopf

Dynamisch. Flexibel. Präzise.

 C2 c2_fraeskopf_millinghead_portalfräsmaschine_machining
Markanter2-Achs-Fräskopf

Dual. Elegant. Genau.
