FZP27
Portalfräsmaschine FZP27
Customized and you
Robust. Präzise. Vielseitig.

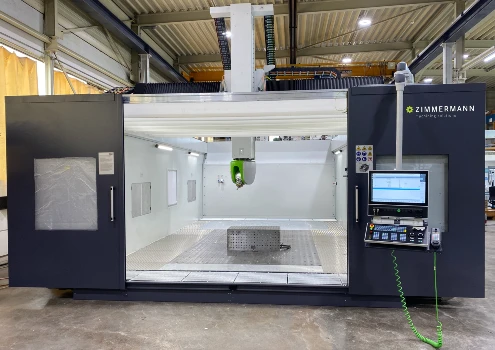

Die FZP27 Portalfräsmaschine ist als Bearbeitungszentrum für großvolumige Bauteile hauptsächlich aus Aluminium oder Ureol geeignet. Robuste Konstruktion, oben fahrendes Portal, präzise Materialbearbeitung. Das durchdachte, ausgereifte Baukastensystem gewährleistet die optimale Anpassung an jeden Bearbeitungsfall und jede Werkstückgröße. Das Einsatzspektrum reicht vom 1:1-Modell im Automobildesign über Flugzeugteile und Bootsrümpfe bis zu Teilen für den Waggonbau.
Technische Daten
Arbeitsbereiche
| X-Achse | 3 000 – 20 000 mm |
| Y-Achse | 2 500/3 000/3 500 mm |
| Z-Achse | 1 500/1 750/2 000 mm |
Aufspanntisch
| Länge | 3 000 – 20 000 mm |
| Breite | 2 500/3 000/3 500 mm |
| Höhe | 250 mm |
| Tischbelastung | 3 000 kg/m² (max. 20 t) |
| T-Nuten (quer angeordnet) | 18H12 |
| Abstand Nuten | 200 mm |
Antriebe Linearachsen
| Vorschubgeschwindigkeit X-, Y-Achse | bis zu 60 m/min |
| Vorschubgeschwindigkeit Z-Achse | bis zu 40 m/min |
| Achsbeschleunigung X-, Y-, Z-Achse | max. 3 – 5 m/s² |
Maße
| Platzbedarf (ohne Peripheriegeräte) | Länge | 5 380 – 22 380 mm |
| Breite | 5 450 – 6 460 mm | |
| Höhe | 4 360 – 6 260 mm |
Genauigkeiten
| Standardmäßig | nach VDI/DGQ 3441 oder ISO 230-2 |
Häufig gestellte Fragen zur Portalfräsmaschine FZP27
Für welche Werkstücke und Branchen ist die FZP27 geeignet?
Die FZP27 ist ein robustes und vielseitiges Bearbeitungszentrum für großvolumige Bauteile, das vor allem für Anwendungen mit Aluminium oder Ureol konzipiert ist. Dank einer stabilen Portalstruktur und einem modularen Baukastensystem lässt sich die Maschine optimal an unterschiedliche Werkstückgrößen und Bearbeitungsfälle anpassen. Die Einsatzmöglichkeiten reichen vom 1:1-Modell im Automobildesign über große Flugzeugteile und Bootsrümpfe bis hin zu Komponenten für den Waggonbau. Die Maschine kann sowohl für Prototypen als auch für Serienteile eingesetzt werden.
Welche Arbeitsbereiche bietet die FZP27?
Die FZP27 kann mit variablen Verfahrwegen konfiguriert werden:
- X-Achse: 3 000 – 20 000 mm
- Y-Achse: 2 500 – 4 000 mm
- Z-Achse: 1 500 – 2 000 mm.

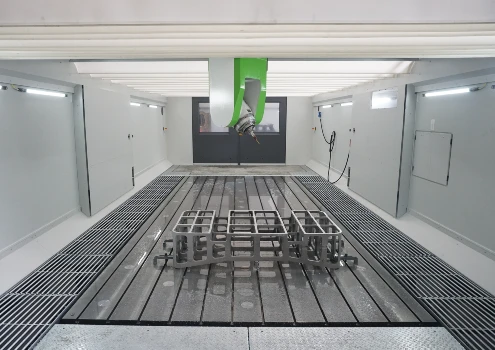

Wie ist der Aufspanntisch der FZP27 ausgelegt?
Der Aufspanntisch ist in verschiedenen Größen erhältlich, entsprechend den Arbeitsbereichen. Er bietet eine Tischfläche mit T-Nut-Anordnung und einer Belastbarkeit von bis zu 3 000 kg/m² (max. 20 t), was die Bearbeitung großer und schwerer Werkstücke ermöglicht.
Welche Fräsköpfe können mit der FZP27 kombiniert werden?
Für die FZP27 stehen unterschiedliche 2-Achs-Fräsköpfe zur Verfügung, darunter:
- S2: Dynamisch und flexibel
- C2: Markant und präzise
- C3: Direkter und kraftvoller Kopf
- VH10: Schlanker Kopf mit minimalen Störkonturen.
Wie flexibel lässt sich die FZP27 an Kundenanforderungen anpassen?
Durch das modulare Baukastensystem können Arbeitsbereiche, Ausstattungen und Fräsköpfe entsprechend den jeweiligen Produktionsanforderungen konfiguriert werden. Dadurch lässt sich die Maschine optimal an unterschiedliche Bauteile und Fertigungsanforderungen anpassen.
